Cara Mengukur Trafo Akurat

Cara Mengukur Trafo Akurat

Hai, Readers!

Pernahkah Anda bertanya-tanya bagaimana cara mengetahui spesifikasi trafo yang Anda miliki dengan tepat? Mengukur trafo secara akurat adalah kunci untuk memastikan kinerja optimal dalam berbagai aplikasi elektronika. Jangan khawatir, Anda tidak sendirian! Setelah menganalisis berbagai metode pengukuran trafo, saya akan memandu Anda melalui langkah-langkahnya agar Anda dapat melakukannya sendiri dengan percaya diri.

Memahami Dasar-Dasar Trafo

Apa Itu Trafo?

Sebelum kita masuk ke proses pengukuran, mari kita pahami dulu apa itu trafo. Trafo, atau transformator, adalah perangkat elektromagnetik yang digunakan untuk mengubah tegangan arus bolak-balik (AC) dari satu level ke level lainnya. Mereka bekerja berdasarkan prinsip induksi elektromagnetik, di mana perubahan arus pada kumparan primer menginduksi tegangan pada kumparan sekunder.

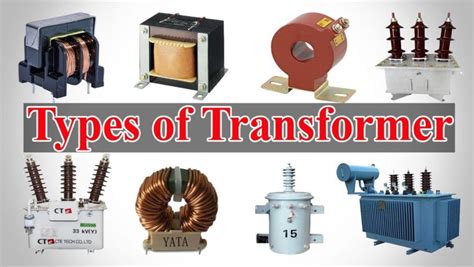

Jenis-Jenis Trafo

Ada dua jenis trafo utama: step-up dan step-down. Trafo step-up meningkatkan tegangan, sedangkan trafo step-down menurunkannya. Jenis trafo yang Anda butuhkan bergantung pada aplikasi spesifik Anda.

Peralatan yang Dibutuhkan

Alat Ukur yang Tepat

Untuk mengukur trafo secara akurat, Anda memerlukan beberapa alat ukur yang tepat, antara lain:

• Multimeter digital: Untuk mengukur tegangan, arus, dan resistansi.
• LCR meter: Untuk mengukur induktansi, kapasitansi, dan resistansi kumparan trafo (opsional).
• Sumber tegangan AC variabel: Untuk memberikan tegangan input yang terkontrol ke trafo (jika diperlukan).

Langkah-Langkah Mengukur Trafo

1. Identifikasi Kumparan

Langkah pertama adalah mengidentifikasi kumparan primer dan sekunder trafo. Biasanya, kumparan dengan resistansi yang lebih rendah adalah kumparan primer.

2. Ukur Resistansi Kumparan

Gunakan multimeter pada pengaturan resistansi (ohm) untuk mengukur resistansi setiap kumparan. Catat nilai resistansi untuk referensi di masa mendatang.

3. Ukur Tegangan Terbuka

Hubungkan sumber tegangan AC ke kumparan primer dan atur ke tegangan input yang diinginkan. Gunakan multimeter untuk mengukur tegangan pada kumparan sekunder saat tidak ada beban yang terhubung. Ini dikenal sebagai tegangan "tanpa beban" atau "terbuka".

4. Hitung Rasio Belitan

Rasio belitan adalah rasio antara jumlah lilitan pada kumparan sekunder dengan jumlah lilitan pada kumparan primer. Ini dapat dihitung dengan membagi tegangan sekunder tanpa beban dengan tegangan primer.

Contoh Kasus: Mengukur Trafo Step-Down

Misalkan Anda memiliki trafo step-down dengan tegangan input 220V dan tegangan output 12V. Setelah melakukan pengukuran, Anda mendapatkan hasil sebagai berikut:

Parameter	Nilai
Tegangan Primer	220V
Tegangan Sekunder (Tanpa Beban)	12.5V
Resistansi Kumparan Primer	10 ohm
Resistansi Kumparan Sekunder	1 ohm

Dari hasil ini, Anda dapat menghitung rasio belitan sebagai berikut:

Rasio Belitan = Tegangan Sekunder / Tegangan Primer = 12.5V / 220V = 0.057

Ini menunjukkan bahwa trafo ini memiliki rasio belitan 0.057, yang berarti tegangan output akan menjadi 0.057 kali tegangan input.

FAQ tentang Mengukur Trafo

Bagaimana cara mengetahui polaritas trafo?

Anda dapat menentukan polaritas trafo menggunakan multimeter. Hubungkan ujung positif multimeter ke salah satu ujung kumparan primer dan ujung negatif ke ujung lainnya. Kemudian, hubungkan ujung positif ke salah satu ujung kumparan sekunder. Jika pembacaan multimeter menunjukkan nilai positif, maka polaritas kumparan primer dan sekunder sama.

Apa itu arus hubung singkat pada trafo?

Arus hubung singkat adalah arus yang mengalir melalui kumparan sekunder ketika terminal outputnya dihubung singkat. Arus ini bisa sangat besar dan dapat merusak trafo jika tidak dilindungi dengan benar.

Bagaimana cara mengukur induktansi trafo?

Anda dapat mengukur induktansi trafo menggunakan LCR meter. Hubungkan ujung LCR meter ke kumparan yang ingin Anda ukur dan atur LCR meter ke pengaturan induktansi. Nilai yang ditampilkan pada LCR meter adalah induktansi kumparan.

Apa perbedaan antara trafo inti udara dan trafo inti besi?

Trafo inti udara menggunakan udara sebagai media untuk menghubungkan fluks magnetik antara kumparan, sedangkan trafo inti besi menggunakan inti besi. Trafo inti besi lebih efisien dalam mentransfer energi magnetik, sehingga lebih umum digunakan dalam aplikasi daya.

Bagaimana cara memilih trafo yang tepat untuk aplikasi saya?

Memilih trafo yang tepat bergantung pada beberapa faktor, termasuk tegangan input dan output yang dibutuhkan, arus beban, frekuensi operasi, dan persyaratan ukuran dan berat.

Apa itu efisiensi trafo?

Efisiensi trafo adalah rasio antara daya output dan daya input. Trafo yang ideal akan memiliki efisiensi 100%, tetapi pada kenyataannya, selalu ada beberapa kerugian energi akibat panas.

Apa yang dimaksud dengan impedansi trafo?

Impedansi trafo adalah ukuran penolakan trafo terhadap aliran arus bolak-balik. Impedansi diukur dalam ohm dan bergantung pada frekuensi operasi.

Apa itu trafo isolasi?

Trafo isolasi adalah trafo yang digunakan untuk memisahkan sirkuit input dari sirkuit output secara elektrik. Ini penting untuk alasan keselamatan dan untuk mencegah gangguan elektromagnetik.

Bagaimana cara menguji trafo?

Anda dapat menguji trafo dengan mengukur resistansi kumparan, tegangan tanpa beban, dan arus beban. Anda juga dapat melakukan uji isolasi untuk memastikan bahwa tidak ada korsleting antara kumparan.

Bagaimana cara merawat trafo?

Untuk memastikan masa pakai trafo yang lama, penting untuk menjaganya tetap bersih dan kering. Hindari paparan suhu ekstrem dan getaran yang berlebihan. Periksa trafo secara teratur untuk tanda-tanda kerusakan.

Kesimpulan

Mengukur trafo secara akurat adalah tugas yang relatif mudah jika Anda memiliki alat yang tepat dan memahami dasar-dasarnya. Dengan mengikuti langkah-langkah yang diuraikan dalam artikel ini, Anda dapat dengan mudah menentukan spesifikasi trafo Anda dan memastikan bahwa trafo tersebut berfungsi dengan baik. Ingatlah untuk selalu berhati-hati saat bekerja dengan listrik dan konsultasikan dengan profesional yang berkualifikasi jika Anda memiliki pertanyaan atau masalah.

Untuk informasi lebih lanjut tentang topik terkait, silakan kunjungi artikel kami yang lain tentang elektronika dan teknologi.

Tag: cara mengukur trafo, mengukur trafo akurat, trafo, transformator, tegangan, arus, resistansi, kumparan, rasio belitan, multimeter, LCR meter

Nah, itu tadi cara-cara jitu buat ngukur trafo dengan akurat, mulai dari siapin alatnya sampai ngitung hasilnya. Ingat, ngukur trafo ini perlu ketelitian ekstra biar hasilnya nggak melenceng jauh. Jangan lupa juga buat selalu utamakan keselamatan, ya! Pakai alat pelindung diri dan pastikan kamu udah paham betul cara pakenya.

Dengan ngerti cara ngukur trafo yang benar, kamu bisa lebih pede buat nentuin trafo mana yang cocok buat kebutuhanmu. Selain itu, kamu juga jadi bisa ngecek sendiri kondisi trafo di rumah, apakah masih oke atau udah perlu diganti. Lumayan, kan, bisa nambah-nambah ilmu elektronik sekaligus bisa ngirit biaya perawatan.

Semoga artikel ini bermanfaat buat kamu, ya! Jangan lupa buat share artikel ini ke teman-temanmu yang lain biar mereka juga pada tahu cara ngukur trafo dengan akurat. Siapa tahu, kan, mereka juga lagi butuh info ini. Akhir kata, selamat bereksperimen dan sampai jumpa di artikel-artikel selanjutnya!
