Cara Coding Relay Arduino: Panduan Lengkap untuk Pemula

Hai, <strong>readers! Pernahkah Anda ingin mengontrol perangkat elektronik berdaya tinggi dengan Arduino? Bingung bagaimana cara coding relay Arduino dengan mudah?

Tenang, artikel ini akan membahasnya secara lengkap! Berdasarkan pengalaman saya, memahami dasar-dasar coding relay Arduino sangatlah penting dalam berbagai proyek elektronika.

Mengenal Relay dan Arduino

Apa itu Relay?

Relay adalah saklar yang dioperasikan secara elektrik. Mereka memungkinkan sirkuit berarus rendah (seperti dari Arduino) untuk mengontrol sirkuit berarus tinggi (seperti lampu AC atau motor).

Apa itu Arduino?

Arduino adalah platform prototyping elektronik open-source yang mudah digunakan, ideal untuk pemula. Dengan Arduino, Anda dapat membaca sensor, mengontrol LED, dan ya, bahkan mengendalikan relay!

Jenis-Jenis Relay yang Umum Digunakan

Relay Elektromagnetik (EMR)

Relay jenis ini menggunakan elektromagnet untuk menggerakkan kontak mekanis. Mereka ideal untuk aplikasi yang membutuhkan isolasi listrik yang tinggi.

Relay Solid State (SSR)

SSR menggunakan komponen semikonduktor untuk switching. Mereka lebih cepat, lebih senyap, dan lebih tahan lama daripada EMR, tetapi lebih mahal.

Komponen yang Dibutuhkan

Arduino Uno (atau model lain)
Modul Relay (sesuaikan dengan kebutuhan)
Kabel Jumper
Beban (misalnya, LED, motor)
Sumber Daya untuk Beban

Merangkai Rangkaian Relay Arduino

Langkah 1: Menghubungkan Relay ke Arduino

Hubungkan pin VCC dan GND dari modul relay ke pin 5V dan GND pada Arduino. Hubungkan pin IN dari modul relay ke pin digital Arduino (misalnya, pin 7).

Langkah 2: Menghubungkan Beban

Hubungkan salah satu kaki beban ke pin COM pada modul relay. Hubungkan kaki lainnya ke sumber daya.

Langkah 3: Menghubungkan Sumber Daya

Hubungkan sumber daya ke modul relay dan beban (jika diperlukan). Pastikan voltase sesuai dengan spesifikasi relay dan beban.

Cara Coding Relay Arduino

// Definisikan pin relay
const int relayPin = 7;

void setup() {
  // Inisialisasi komunikasi serial
  Serial.begin(9600);
  // Atur pin relay sebagai OUTPUT
  pinMode(relayPin, OUTPUT);
}

void loop() {
  // Aktifkan relay (ON)
  digitalWrite(relayPin, HIGH);
  Serial.println("Relay ON");
  delay(1000);

  // Nonaktifkan relay (OFF)
  digitalWrite(relayPin, LOW);
  Serial.println("Relay OFF");
  delay(1000);
}

Penjelasan Kode:

const int relayPin = 7;: Mendefinisikan pin 7 sebagai pin relay.
pinMode(relayPin, OUTPUT);: Mengatur pin relay sebagai output.
digitalWrite(relayPin, HIGH);: Mengaktifkan relay (menghubungkan sirkuit).
digitalWrite(relayPin, LOW);: Menonaktifkan relay (memutuskan sirkuit).

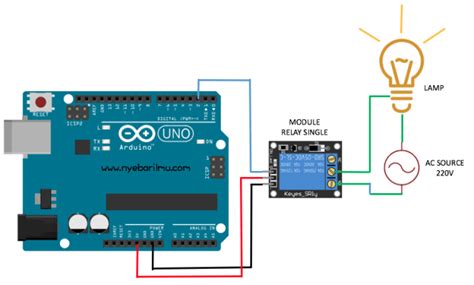

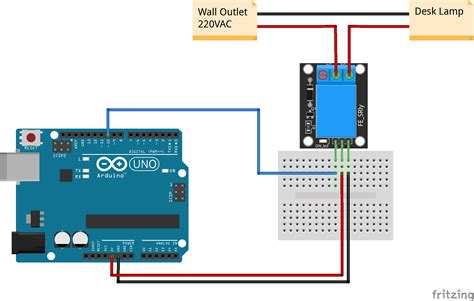

Contoh Proyek Sederhana: Mengontrol Lampu dengan Relay Arduino

Dalam proyek ini, kita akan belajar cara menghidupkan dan mematikan lampu menggunakan tombol dan relay Arduino.

Komponen yang Dibutuhkan:

Arduino Uno
Modul Relay
Tombol
Lampu AC
Kabel Jumper
Sumber Daya

Rangkaian:

Hubungkan pin VCC dan GND dari modul relay ke pin 5V dan GND pada Arduino.
Hubungkan pin IN dari modul relay ke pin digital 2 pada Arduino.
Hubungkan salah satu kaki tombol ke pin digital 3 pada Arduino. Hubungkan kaki lainnya ke GND.
Hubungkan salah satu kabel lampu AC ke pin COM pada modul relay.
Hubungkan kabel lampu lainnya ke sumber daya AC.
Hubungkan sumber daya AC ke modul relay.

Kode:

// Definisikan pin relay dan tombol
const int relayPin = 2;
const int buttonPin = 3;

// Variabel untuk menyimpan status tombol
int buttonState = 0;

void setup() {
  // Inisialisasi komunikasi serial
  Serial.begin(9600);
  // Atur pin relay dan tombol
  pinMode(relayPin, OUTPUT);
  pinMode(buttonPin, INPUT);
}

void loop() {
  // Baca status tombol
  buttonState = digitalRead(buttonPin);

  // Jika tombol ditekan
  if (buttonState == HIGH) {
    // Aktifkan relay (nyalakan lampu)
    digitalWrite(relayPin, HIGH);
    Serial.println("Lampu ON");
  } else {
    // Nonaktifkan relay (matikan lampu)
    digitalWrite(relayPin, LOW);
    Serial.println("Lampu OFF");
  }
}

Pertimbangan Keamanan

Gunakan Relay yang Tepat: Pastikan relay yang Anda gunakan sesuai dengan voltase dan arus beban.
Isolasi Rangkaian: Selalu pisahkan rangkaian berarus tinggi dari rangkaian berarus rendah untuk keamanan.
Hati-hati dengan Tegangan Tinggi: Berhati-hatilah saat bekerja dengan tegangan tinggi. Pastikan sumber daya terputus sebelum membuat atau mengubah koneksi.

Troubleshooting

Relay Tidak Berfungsi:

Periksa koneksi rangkaian.
Pastikan pin relay dikonfigurasi dengan benar dalam kode.
Pastikan relay mendapatkan daya yang cukup.

Relay Berdengung:

Relay mungkin tidak sesuai untuk beban.
Pastikan tegangan dan arus beban berada dalam spesifikasi relay.

Tabel Perbandingan Relay

Fitur	Relay Elektromagnetik	Relay Solid State
Tipe Switching	Mekanikal	Elektronik
Kecepatan	Lambat (ms)	Cepat (µs)
Daya Konsumsi	Tinggi	Rendah
EMI	Tinggi	Rendah
Harga	Murah	Mahal

FAQ - Cara Coding Relay Arduino

Apakah coding relay Arduino sulit?

Tidak, coding relay Arduino cukup mudah, bahkan untuk pemula. Anda hanya perlu memahami dasar-dasar input/output digital pada Arduino.

Apa aplikasi umum relay Arduino?

Relay Arduino banyak digunakan dalam otomasi rumah, robotika, dan kontrol industri. Beberapa aplikasi umum termasuk mengontrol lampu, motor, solenoid, dan aktuator lainnya.

Bisakah saya mengontrol lebih dari satu relay dengan satu Arduino?

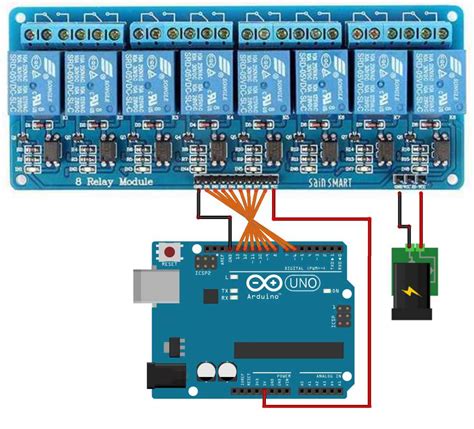

Ya, Anda dapat mengontrol beberapa relay dengan satu Arduino. Anda dapat menggunakan beberapa pin digital atau menggunakan modul relay multi-channel.

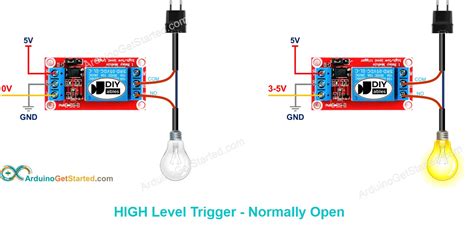

Apa perbedaan antara relay Normally Open (NO) dan Normally Closed (NC)?

Relay NO akan menghubungkan sirkuit saat diaktifkan, sedangkan relay NC akan memutuskan sirkuit saat diaktifkan.

Berapa banyak arus yang dapat ditangani oleh relay?

Kapasitas arus relay bervariasi tergantung pada modelnya. Pastikan untuk memilih relay yang sesuai dengan kebutuhan arus beban Anda.

Bagaimana cara memilih relay yang tepat untuk proyek saya?

Pertimbangkan voltase dan arus beban, jenis switching (NO/NC), dan faktor-faktor lain seperti ukuran, harga, dan ketahanan.

Apa saja tips untuk keamanan saat menggunakan relay?

Selalu gunakan relay yang tepat untuk beban Anda, isolasi rangkaian berarus tinggi, dan berhati-hatilah saat bekerja dengan tegangan tinggi.

Bisakah saya menggunakan relay Arduino dengan ESP32/ESP8266?

Ya, Anda dapat menggunakan relay dengan mikrokontroler lain seperti ESP32/ESP8266. Prinsipnya sama, hanya saja pin dan

Nah, itu dia panduan lengkap tentang cara coding relay Arduino dengan mudah. Gimana? Ternyata nggak seribet yang dibayangkan, kan? Dengan mengikuti langkah-langkah yang udah dijelasin, kamu bisa mengendalikan berbagai perangkat elektronik dengan Arduino dan relay. Mulai dari menyalakan lampu kamar dari jarak jauh, sampai bikin sistem keamanan sederhana, semuanya bisa kamu wujudkan!

Ingat, kunci utama dalam coding relay Arduino adalah pemahaman dasar tentang input, output, dan logika pemrograman. Jangan takut untuk bereksperimen dan mencoba berbagai kombinasi kode. Semakin sering kamu berlatih, kemampuan codingmu pasti akan semakin terasah. Siapa tau, dari sini kamu bisa menciptakan inovasi-inovasi keren yang bermanfaat bagi banyak orang!

Jadi, tunggu apa lagi? Segera siapkan Arduino, relay, dan peralatan lainnya. Mulailah berkreasi dan eksplorasi dunia elektronika yang seru ini. Selamat mencoba dan semoga berhasil!
